Vatrootporno staklo
Zaštita od požara
Stalni trend sve šire primjene stakla u vanjskim i unutarnjim građevinskim pregradama pridonosi estetskom izgledu zgrada i čini se da nestaju barijere između objekata i okruženja. Međutim, ostakljenja moraju ispunjavati i zahtjeve protupožarnih propisa o sprječavanju širenja vatre i o osiguranju evakuacijskih izlaza za korisnike zgrada. Ispunjavanje ovih uvjeta često zahtijeva primjenu vatrootpornog stakla.
PRESS GLASS nudi vatrootporno staklo PYROBELITE & PYROBEL čiji je proizvođač tvrtka AGC. Ovo je višeslojno staklo u kojem su staklene plohe od float stakla spojene posrednim slojevima od gel-mase koja ima sposobnost povećanja svojeg volumena pod utjecajem visoke temperature. U slučaju požara (na temperaturi od 120 °C) dolazi do širenja ovih slojeva i stvaranja tvrdog neprozirnog štita koji čini privremenu barijeru od požara.
Zahvaljujući mogućnosti spajanja stakla PYROBELITE & PYROBEL i višeslojnog stakla obojenog u masi, reflektirajućeg i niskoemisijskog, PRESS GLASS nudi široku paletu slojevitog stakla s vatrostalnim svojstvima. Ovo staklo može štititi od provale i buke, može imati termoizolaciju i smanjiti propuštanje Sunčevih zraka u interijer. Samostalna obrada vatrootpornog stakla omogućuje tvrtci PRESS GLASS kratke rokove realizacije isporuka naručenih proizvoda. Kod izrade vatrootpornog stakla potrebna je primjena posebnog proizvodnog postupka, stoga se proizvodnja ne može povjeriti bilo kojem izvođaču. Cijeli je proces vezan za striktno određen proizvodni režim. Tijekom proizvodnje treba osigurati rubove stakla pomoću posebne aluminijske folije – za zaštitu od dodira gela koji se nalazi u vatrootpornom sloju. Kod neposrednog dodira vatrootpornih slojeva s agresivnim tvarima u zraku ili vodi dolazi do gubitka svojstava tih slojeva.
Isto tako, prilikom ugradnje slojevitog stakla u prozorske okvire na gradilištu potrebna je posebna pažnja kako ne bi došlo do prekida zaštitnog sloja na rubovima. Oštećenje zaštitnog sloja može dovesti do gubitka svojstava stakla, a time i do bržeg širenja vatre, što bi onemogućilo evakuaciju ljudi iz zgrade. U slučaju da je od trenutka proizvodnje do trenutka montaže stakla u prozoru prošlo dulje vrijeme, potrebno je zaštititi od UV zračenja unutarnju stranu vatrootpornog stakla na kojoj nema sloja PVB folije. Prije realizacije narudžbe, klijenti moraju biti upoznati s općim kriterijima koje primjenjuju proizvođači stakla i koji se moraju ispoštovati kod korištenja stakla. Tvrtka koja proizvodi slojevito staklo ne snosi odgovornost ako vatrootporno staklo izgubi svoje osobine uslijed nepravilne ugradnje.
Klasifikacija
Proizvodi koje nudimo ispunjavaju dva osnovna kriterija propisana građevinskim standardima:
- vatrootpornost (klasa E), stvaraju barijeru od požara, dima i plinova kako ne bi dospjeli u susjedne prostorije nezahvaćene požarom – staklo tipa PYROBELITE; ;
- izolacijska vatrootporna stakla (klasa EI), stvaraju barijeru od vatre, dima i plinova kako ne bi dospjeli u susjedne prostorije neobuhvaćene požarom, kao i od širenja visoke temperature, što omogućuje evakuaciju ljudi – staklo tipa PYROBEL.
Prosječna temperatura na površini koja nije izložena djelovanju vatre ne bi trebala porasti za više od 140oC u odnosu na temperaturu okruženja. Na pojedinačnim mjestima ista vrijednost može iznositi 180 oC. Radi preciznog definiranja vremena u kojem staklo izloženo djelovanju vatre pruža zaštitu, pokraj simbola klase navodi se i brojčana vrijednost koja u minutama pokazuje vrijeme u kojem vatrootporno staklo ispunjava zahtjeve po pitanju otpornosti odnosno otpornosti i izolacije od vatre. Staklo PYROBELITE & PYROBEL je ispitano u mnogim zemljama u skladu s lokalnim normama. Pored toga je testirano na požar od strane Instituta za građevinsku tehniku u Varšavi [Warszawa], nakon čega je upisano u niz tehničkih dopuštenja u Poljskoj. Međutim, u skladu s važećim propisima, odobrenje se ne odnosi samo na vatrootporno staklo.
Odobrenje se odnosi na kompleksni sustav pregrada, a ne na pojedinačne elemente tog sustava. Investitor ne može tražiti da dobavljač slojevitog stakla dostavi dokument koji klasificira pregradu u pogledu zaštite od požara. Za ishođenje odobrenja treba se obratiti tvrtki koja proizvodi ili dostavlja elemente sustava. S obzirom na to da se vatrootporno staklo može ugraditi u vanjske ili unutarnje pregrade kao monolitno ili slojevito staklo, ponuda AGC i PRESS GLASS odnosi se na stakla za unutarnju i vanjsku primjenu koja se ipak razlikuju po konstrukciji. Zbog osjetljivosti gela na UV zračenje, vatrootporno staklo koje se koristi za vanjske pregrade mora imati zaštitu u vidu PVB folije postavljene s vanjske strane koja je izložena UV zračenju. Postoji pretpostavka da ako vanjska prozirna pregrada nema zaštitni sloj od PVB folije, onda najmanja udaljenost u prostoriji postavljene unutarnje pregrade u kojoj se koristi vatrootporno staklo može iznositi 3,5 m od ove pregrade.
Vrste vatrootpornog stakla
Vrste vatrootpornog stakla
| Trgovački naziv | Klasa | Debljina [mm] | Tolerancija debljine [mm] | Minimalne dimenzije* [mm] | Težina [kg/ m2] | Rw (C,Ctr) [dB] | LT [%] | Klasa sigurnosti EN 12600 | ||
| PYROBELITE 7 | EW30 | 7,9 | +/- 0,9 | 100 x 500 | 17 | 34 (-0,-3) | 89 | 3(B)3 | ||
| PYROBELITE 9 EG |
EW30 | 12,06 | +/- 1,0 | 100 x 500 | 28 | 37
(-1,-2) |
86 | 1(B)1 | ||
| PYROBELITE 10 |
EW30 | 11 | +/- 1,0 | 100 x 500 | 26 | 37
(-1,-3) |
87 | 2(B)2 | ||
| PYROBELITE 12 |
EI 20, EW 60 | 12,3 | +/- 1,0 | 100 x 500 | 27 | 36
(-1,-3) |
87 | 2(B)2 | ||
| PYROBEL 8 |
EI15, EW30 | 9,3 | +/- 1,0 | 100 x 500 | 20 | 34
(-1,-3) |
88 | – | ||
| PYROBEL 8 EG |
EI 15, EW 30 | 13,1 | +/- 1,3 | 100 x 500 | 28 | 36
(-1,-3) |
87 | 1(B)1 | ||
| PYROBEL 16 |
EI 30, EW 60 | 17,3 | +/- 1,0 | 100 x 500 | 40 | 39
(-1,-3) |
85 | 2(B)2 | ||
| PYROBEL 16 EG |
EI 30, EW 60 | 21,2 | +/- 1,5 | 100 x 500 | 48 | 39
(-1,-3) |
84 | 1(B)1 | ||
| PYROBEL 17 N |
EI 45 | 17,8 | +/- 1,6 | 100 x 500 | 40 | 39
(-0,-3) |
86 | 1(B)1 | ||
| PYROBEL 17 N EG |
EI 45 | 21,6 | +/- 1,8 | 100 x 500 | 48 | 40
(-1,-3) |
85 | 1(B)1 | ||
| PYROBEL 25 |
EI 60 | 26,6 | +/- 2,0 | 100 x 500 | 60 | 40
(-1,-3) |
82 | 1(B)1 | ||
| PYROBEL 25 EG |
EI 60 | 30,4 | +/- 2,0 | 100 x 500 | 68 | 43
(-1,-4) |
80 | 1(B)1 | ||
| PYROBEL 30 |
EI 90 | 30,0 | +/- 2,5 | 100 x 500 | 69 | 42
(-1,-4) |
81 | 1(B)1 | ||
| PYROBEL 30 EG |
EI 90 | 33,7 | +/- 2,8 | 100 x 500 | 77 | 43
(-1,-4) |
80 | 1(B)1 | ||
| PYROBEL 30 EG2 |
EI 90 | 37,5 | +/- 3,0 | 100 x 500 | 85 | 44
(-1,-4) |
80 | 1(B)1 | ||
| PYROBEL 54 |
EI 120 | 54 | +/- 3,0 | 100 x 500 | 124 | 49
(-1,-4) |
75 | 1(B)1 | ||
| PYROBEL 54 EG |
EI 120 | 57,8 | +/- 3,0 | 100 x 500 | 132 | 49
(0,-3) |
74 | 1(B)1 | ||
| PYROBEL 19H |
EI 30 | 19,1 | +/- 1,5 | – | 43 | 38
(-1,-3) |
85 | 1(B)1 | ||
| PYROBEL 23H |
EI 45 | 23,7 | +/- 1,8 | – | 54 | 39
(-0,-3) |
83 | 1(B)1 | ||
| PYROBEL 28H |
EI 60 | 28,4 | +/- 2,0 | – | 63 | 41
(-0,-3) |
78 | 1(B)1 | ||
| PYROBEL 33H |
REI 60 | 33,2 | +/- 2,5 | – | 77 | 44
(-1,-4) |
80 | 1(B)1 | ||
| *Odnosi se na slojevito staklo **Ovisno o vrsti proizvoda dopušteno je maksimalno odstupanje dimenzija do +/- 2 EG – vanjsko staklo s dva sloja PVB folije za zaštitu od UV zračenja. H – vodoravna primjena | ||||||||||
Što treba znati kod naručivanja vatrootpornog stakla?

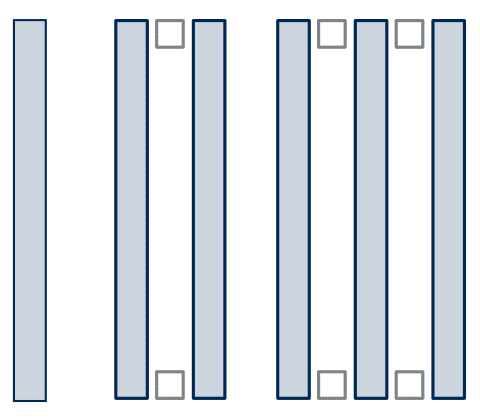

Zbog uvjeta koje moraju ispunjavati vatrootporna stakla, prilikom njihove proizvodnje i naručivanja treba se pridržavati dodatnih uputa koje nisu obavezne za ostale proizvode. Ponuda tvrtke PRESS GLASS sadrži slojevita stakla s vatrootpornim staklom namijenjena za vanjske pregrade i jednostruka vatrootporna stakla namijenjena za unutarnje pregrade. Jednostruka vatrootporna stakla namijenjena za vanjske pregrade dostupna su u zasebnoj specijalnoj ponudi. Moderne proizvodne linije za rezanje i spajanje vatrootpornog stakla omogućuju izradu staklene plohe dimenzija 2700 x 5000 mm. Međutim, maksimalne dimenzije koje se primjenjuju ograničene su tehničkim dozvolama koje određuju maksimalne homologirane dimenzije bokova (pretežito do 2700 mm).
Prilikom svake narudžbe treba provjeriti maksimalne dimenzije dopuštene u tehničkom odobrenju. S obzirom na stabilnost stakla izloženog djelovanju vatre, za proizvodnju slojevitog stakla s vatrostalnim slojem koriste se distantni profili od pocinčanog čelika ili aluminija. Ipak, primjena tzv. toplih profila je ograničena. Trenutno se ne razmatraju mogućnosti primjene distantnog profila od umjetnih masa. Toplinski most koji uzrokuje prekomjerno propuštanje topline na obodu stakla može se smanjiti pomoću distantnog profila od plemenitog čelika. Slojevito staklo je u standardnoj ponudi popunjeno zrakom – u sklopu s distantnim profilom širine od 8 mm (puna ponuda distantnih profila sadrži širine od 6 do 24 mm). Ako je potrebno da prozor ima koeficijent propuštanja topline Ug = 1,1 W/m2K – nudimo stakla popunjena plemenitim plinom (argonom) s distantnim profilom širine od 16 mm.
Standardna ponuda slojevitog vatrootpornog stakla
|
Proizvod |
Klasa otpornosti* |
| VSG 44.2 Thermofloat/ 8 / PYROBEL 7 | EW 30 |
| VSG 44.2 Thermofloat/ 8 / PYROBEL 16 | EI 30 EW 60 |
| VSG 44.2 Thermofloat/ 8 / PYROBEL 17N | EI 45 |
| VSG 44.2 Thermofloat/ 8 / PYROBEL 25 | EI 60 |
| VSG 44.2 Thermofloat/ 8 / PYROBEL 30 | EI 90 |
| VSG 44.2 Thermofloat/ 8 / PYROBEL 53 | EI 120 |
*Klasa otpornosti navedena je na osnovi ispitivanja provedenih za kompletni sustav. U slučaju primjene sustava ili elementa sustava koji nije onaj naveden u tehničkom odobrenju – navedena klasa vatrootpornosti neće biti postignuta.
U slučaju naručivanja slojevitog reflektirajućeg i obojenog stakla treba provjeriti mogućnost primjene s obzirom na ograničenja u vezi zagrijavanja vatrootpornog stakla. To je vezano za pojavu upijanja toplinske energije u masi stakla, što može – pod utjecajem previsoke temperature – dovesti do degradacije gela koji je komponenta vatrootpornog stakla.
Za naručivanje slojevitog stakla građevinske tvrtke često koriste svoje obrasce, ipak u slučaju vatrootpornog stakla narudžbe se moraju podnositi na obrascima koje priprema PRESS GLASS. Obavezno treba navesti naziv sustava ostakljenja u kojem će se primijeniti staklo i broj važećeg tehničkog odobrenja. Pored toga obrazac narudžbe mora sadržavati informacije navedene u tablici u nastavku:
| Lp. | Vanjsko staklo + poz. sloja | Vrsta distancera + širina [mm] | Unutarnje staklo | Širina [mm] | Visina [mm] | Broj komada | Sustav ostakljenja (naziv i broj dopuštenja) |
PRESS GLASS trajno obilježava vatrootporna stakla PYROBELITE & PYROBEL pečatom koji sadrži:
– oznaku tipa vatrootpornog stakla – PYROBELITE ili PYROBEL;
– oznaku klase otpornosti;
– identifikaciju proizvođača – PRESS GLASS;
– mjesec i godinu proizvodnje stakla.
Dodatno, stakla za vanjsku primjenu imaju odgovarajuću naljepnicu koja omogućuje nedvojbeno određivanje pravilnog smjera postavljanja. Ocjena nedostataka vatrootpornog stakla utemeljena je na europskoj normi EN ISO 12543 („Višeslojno staklo i višeslojno sigurnosno staklo”). Realizacija narudžbi po pravilu traje do 14 dana, a jamstveni rok računa se od dana kada je staklo proizvedeno.
Bitne informacije o proizvodnji:
Prednosti
Mogućnost evakuacije u slučaju požara
U prostorijama gdje pregrade imaju ugrađeno staklo, pojavljuje se posebno velik rizik od brzog širenja vatre zbog niske izdržljivosti tog materijala na visoku temperaturu. U takvim situacijama nema mogućnosti evakuacije ljudi. Privremeno može opasnost otkloniti primjena posebnog vatrootpornog stakla PYROBELITE & PYROBEL. Vatrootporno staklo tog tipa sprječava širenje otrovnog dima na susjedne prostorije, kao i porast temperature. Pod utjecajem vatre dolazi i do promjene strukture slojeva stakla koji su odgovorni za stabilnost stakla izloženog djelovanju vatre. Ovi slojevi stvaraju tvrd neproziran štit. Zahvaljujući tome ljudi u zgradi imaju vrijeme za evakuaciju.
Suzbijanje panike tijekom požara
Svakog dana smo izloženi opasnosti od naglog izbijanja požara kada boravimo u raznim građevinskim objektima. U takvoj situaciji najbitnija je mogućnost evakuacije ljudi. Ipak, staklene površine dodatno potiču paniku kod ljudi kada se kroz njih vidi širenje rasplamsane vatre. To može otežati evakuaciju i dovesti do većeg broja žrtava. PRESS GLASS ima u ponudi posebno vatrootporno staklo PYROBELITE & PYROBEL koje u slučaju požara mijenja strukturu unutarnjih slojeva koji odgovaraju za stabilnost stakla pod djelovanjem vatre. Ovi slojevi stvaraju monolitan, tvrd i neproziran štit koji zaustavlja temperaturu i otrovne plinove, uz sprječavanje panike kod ljudi koji ne vide vatru.
Primjena
Stakla PYROBELITE & PYROBEL mogu se primjenjivati svugdje gdje to zahtijevaju građevinski propisi, a gdje je potrebna prirodna svjetlost u prostoriji i prozirnost pregrada.
U takva mjesta, između ostalog, spadaju:
– bolnice i laboratoriji
– škole i uredi
– hoteli i restorani
– kazališta i muzeji
– trgovački centri i postaje podzemne željeznice
– banke i sl.
Film
Presjek višeslojnog vatrootpornog stakla
